6 面パイプ拡張器 6 角ヘッドジャック

パイプ局所補修 - 六面エキスパンダー

目的

局所的なパイプの崩壊を迅速に、トレンチレスで補修するため。

概要

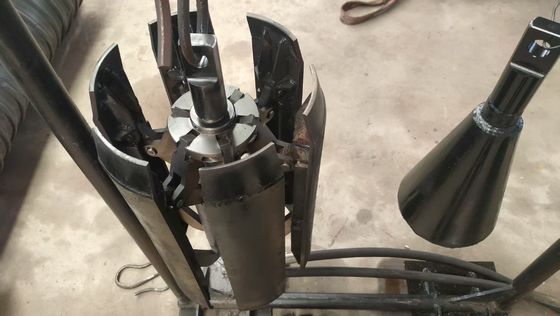

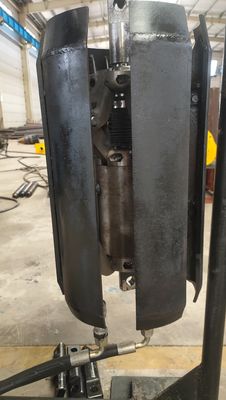

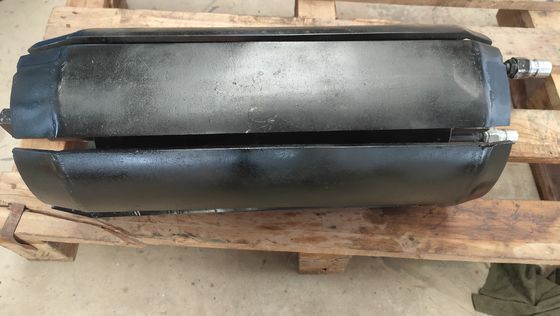

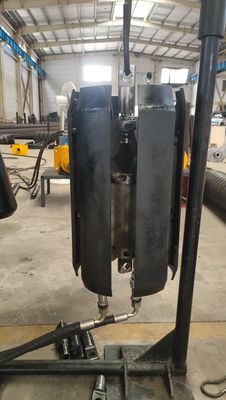

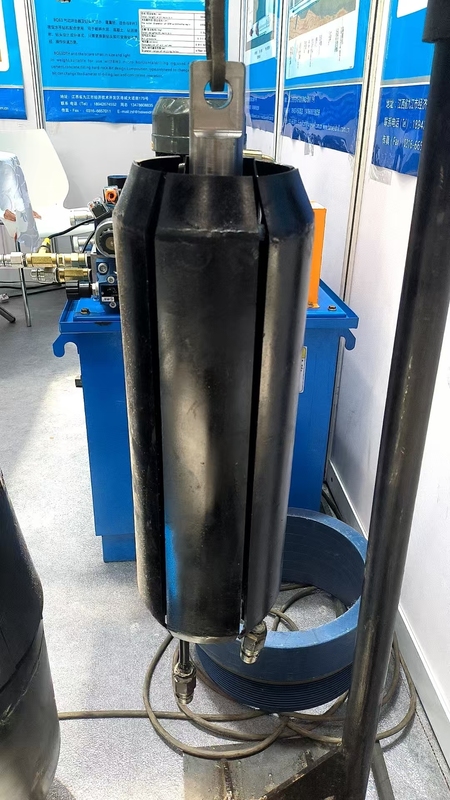

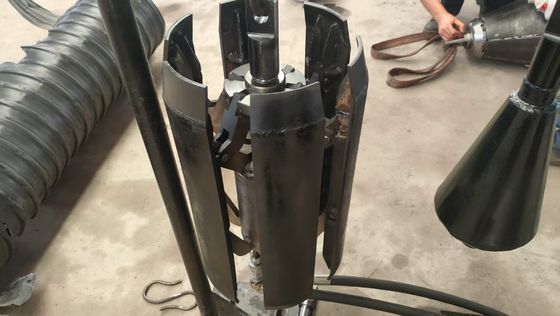

「六面エキスパンダー」局所補修技術は、牽引力によって崩壊箇所に正確にジャッキ装置を配置します。油圧駆動で、6つの同期的に拡張するジャッキプレートがパイプの円周に沿って均一に半径方向の力を加え、崩壊した部分を完全な円形と元の設計内径に復元します。これにより、既存のパイプの構造的な修復を1回の操作で実現します。

装置の特徴

六面同期：油圧駆動の拡張プレートが、均等な周波数と圧力で同時に拡張し、パイプ壁への均一な周方向の力配分を確保し、応力集中を防ぎます。

自動センタリング：拡張中に装置が自動的にパイプの中心に位置合わせし、補修部分と元のパイプとの同心性を保証し、偏心による損傷を防ぎます。

比較優位性：従来の「ダックビル」工法は、わずか2点で対称的に拡張するため、局所的な過度の応力とパイプ壁の損傷を引き起こします。六点半径方向拡張は、二次的な損傷のリスクを完全に排除します。

調整可能な直径：モジュール交換により、DN200からDN700までの複数の仕様に対応し、波形パイプ、PEパイプ、波形鋼管、鋼管補強パイプ、スパイラル巻ソリッドウォールパイプ、薄肉鋼管に対応します。

高効率で経済的：一点補修により、掘削やライニングの必要がなくなり、人件費と材料費を大幅に削減します。

適用範囲

都市の地下水道/排水、ガス、電力、通信ネットワーク内の、波形パイプ、PEパイプ、波形鋼管、鋼管補強パイプ、スパイラル巻ソリッドウォールパイプ、薄肉鋼管における局所的な崩壊、変形、および位置ずれのトレンチレス補修。
