商品の詳細:
|
| 衝撃頻度: | 2.2～3.3Hz | 空気圧: | 0.4-0.8MPA |
|---|---|---|---|
| 空気消費量: | 0.6～1.2m3/分 | 本体外径: | 60mm |
| 本体の長さ: | 1050mm | メインユニットの重量: | 20kg |
| インターフェイス仕様: | G3/8」 | 標準パイプ径: | 50mm |
| ハイライト: | 空気圧穿孔ツール,推進ボーリングマシン |
||
製品説明

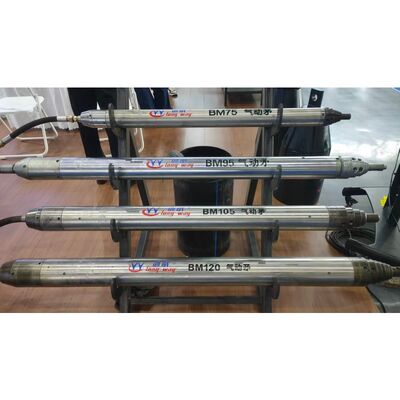

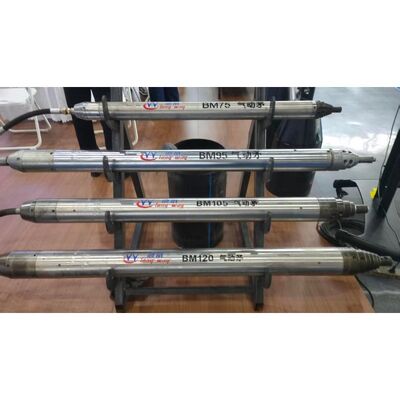

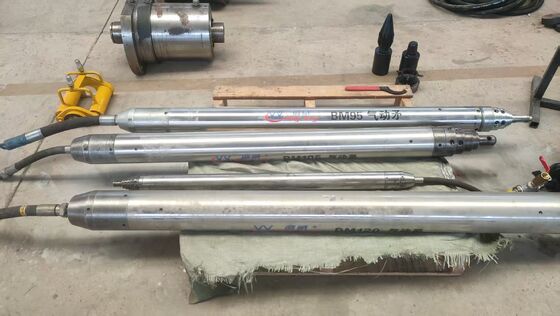

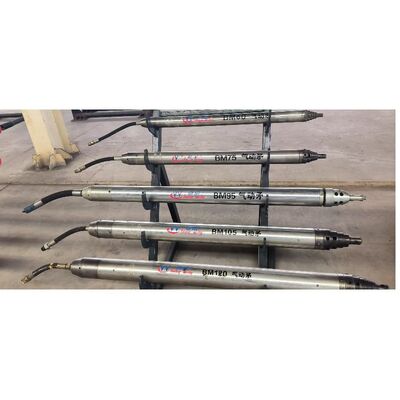

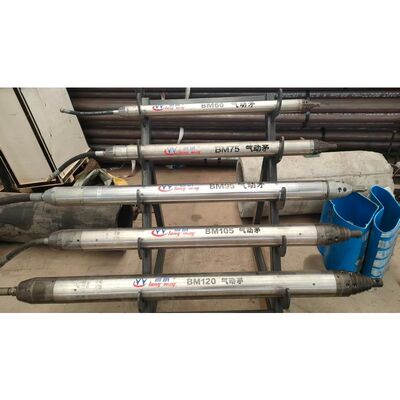

BMシリーズの気圧モールは,小さな石や岩石が少ない層を含む様々な土壌条件で,短距離の水平管の敷設のために設計されています.その前向きの衝撃頭は,モール体から独立して動作します歩けない障害物に出くわすときは,ホースを右に回してモールを引き戻すだけです.
操作原理
圧縮空気で動いた低周波低圧の空気力衝突装置である.圧縮空気は,内部ハンマーを駆動し,アンビルに打つ.毛穴の体を層を通って動かす. 突入後,モールボディは取り除かれ,鋼鉄ワイヤロープは空気パイプに接続されます. 空気パイプは,穴を通って鋼鉄ワイヤロープを運ぶために,再び引き上げられます.溝のないパイプラインの設置のためにパイプラインを引くのに使用される.
テクニカル仕様

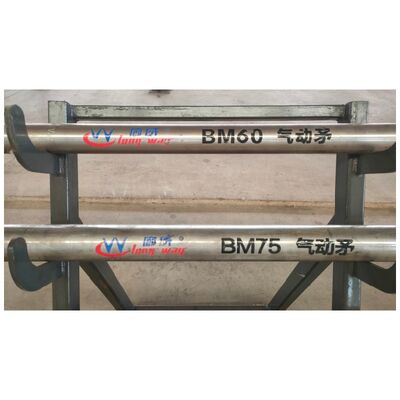

| タイプ | BM50 | BM60 | BM75 | BM90 | BM105 | BM120 | BM140 |
| 衝撃頻度 | 2.2-3.3Hz | 2.2-3.3Hz | 2.2-3.0Hz | 2.2-3.1Hz | 2.1-2.9Hz | 2.1-2.8Hz | 20.0〜0.7Hz |
| 空気圧 | 0.4-0.8Mpa | 0.4-0.8Mpa | 0.4-0.8Mpa | 0.4-0.8Mpa | 0.4-0.8Mpa | 0.4-0.8Mpa | 0.4-0.8Mpa |
| 空気消費量 | 0.6-1.0m3/min | 0.6-1.2m3/min | 0.6-1.5m3/min | 1.2-2.0m3/min | 1.6-2.5m3/min | 2.0〜3.0m3/min | 3.0〜4.0m3/min |
| メインユニットの外径 | 50mm | 60mm | 75mm | 90mm | 105mm | 120ミリ | 140mm |
| メインユニットの長さ | 850mm | 1050mm | 1170mm | 1380mm | 1530mm | 1750mm | 1873mm |
| メインユニットの重量 | 15kg | 20kg | 25kg | 45kg | 70kg | 95kg | 150kg |
| インターフェイス仕様 | G3/8" | G3/8" | G1/2 | G3/4 | G3/4 | G1 | G1-1/4 |
| 標準管径 | 40mm | 50mm | 63mm | 75mm | 90mm | 110mm | 125mm |
図面と寸法
