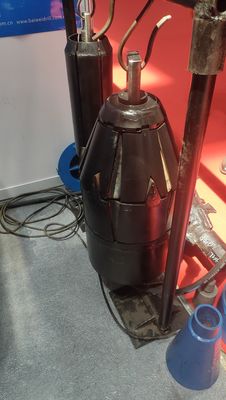

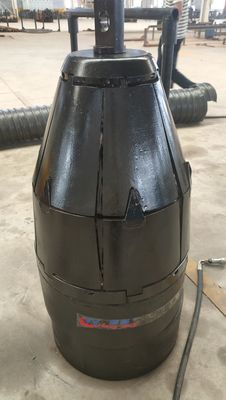

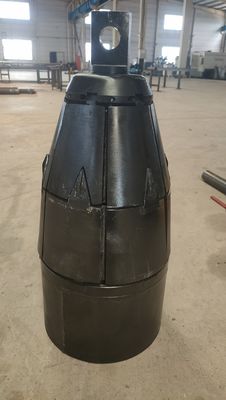

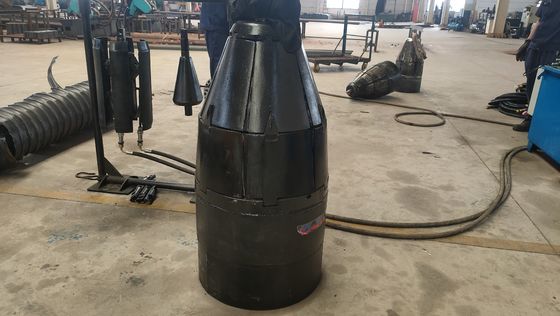

液圧拡張パイプ in situ 交換システム

軽量迅速設置用、半径方向拡張力と自動ねじ付きタイロッド牽引を備えた油圧式圧力エキスパンダー管内インサイト交換システム

管内インサイト交換システム—拡張工法

I. 概要

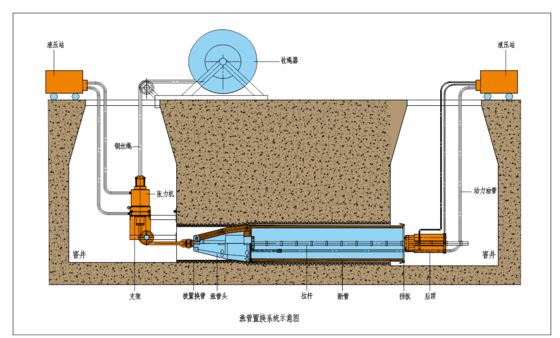

インサイト交換の拡張工法は、特殊なエキスパンダーを利用して、既存の管内に制御された半径方向拡張力を発生させます。これにより、古い管の直径が均一に拡大または分割され、同時に新しい管が拡張された空洞に引き込まれます。このワンパスプロセスは、掘削や追加の作業ピットなしで「拡張と交換」を行うことで、管の改修を完了します。

II. 技術的利点（管破裂工法との比較）

穏やかな力の適用：軸方向引張ではなく半径方向拡張力を使用し、マンホールの壁に最小限の反力しか加えず、チャンバーに構造的な損傷を一切与えません。

管の蓄積なし： 「積み重ね」現象を完全に排除し、管の詰まりのリスクなしにスムーズな施工を保証します。

柔軟な交換：同径交換と、流量能力を向上させるための1サイズアップの管径拡張（アップサイズ）の両方をサポートします。

III. 機器の特徴

メインシステム

• 自動ねじ付きタイロッド牽引により、ワンボタンのプッシュ/プル操作が可能になり、労働強度を70％削減します。

• マンホール端の軽量迅速設置ロックキットにより、重い持ち上げなしで1分で1人での設置が可能です。

油圧パワーユニット

自動方向切り替えと圧力自己ロック機能を備え、二重過負荷および漏れ保護を備えています。

手動/自動統合ソレノイドバルブと標準ワイヤレスリモコンを装備しており、オペレーターはシャフト開口部から離れた場所で安全かつ効率的に作業できます。

シャフト入口端の軽量迅速設置ロックキット
