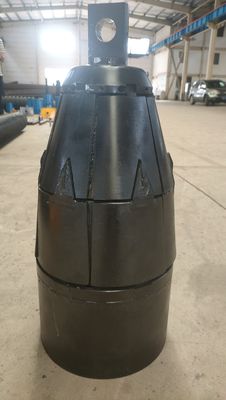

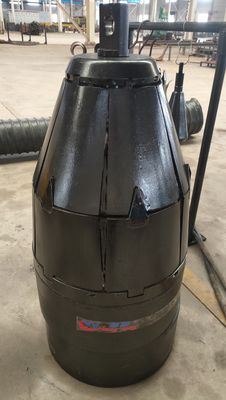

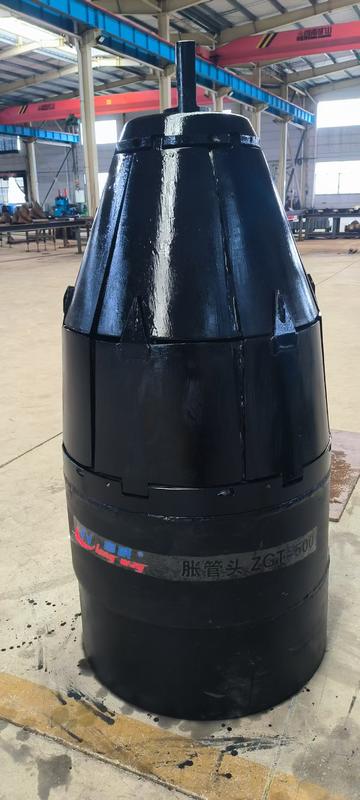

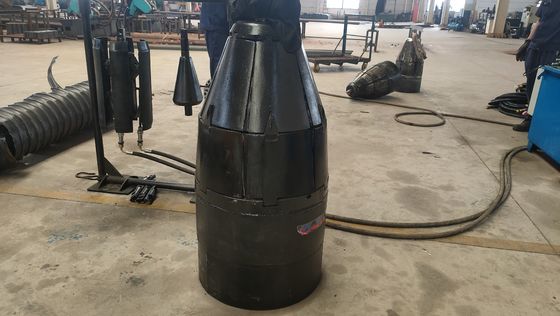

パイプ拡張装置 パイプ・イン・シチュー交換システム

インパイプ-インシチュ 交換システム—拡張工法

I. 概要

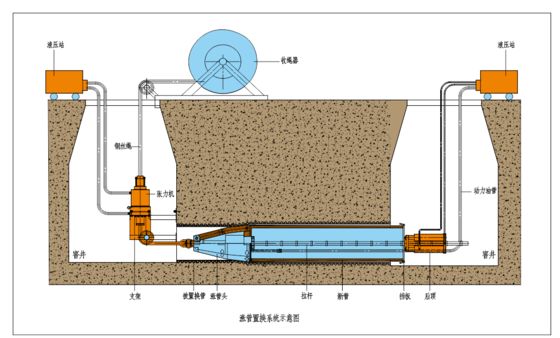

インプレース交換の拡張工法は、特殊なエキスパンダーを用いて既存管内に制御された半径方向の拡張力を発生させます。これにより、古い管の直径を均一に拡大または分割し、同時に新しい管を拡張された空洞に引き込みます。このシングルパスプロセスは、掘削や追加の作業ピットなしで「拡張と交換」を行うことで、管の改修を完了させます。

II. 技術的利点（管破裂工法との比較）

穏やかな力の適用：軸方向の引張力ではなく半径方向の拡張力を利用し、マンホールの壁に最小限の反力しか加えず、チャンバーに構造的な損傷を一切与えません。

管の蓄積なし：“パイプの積み重ね”現象を完全に排除し、パイプの詰まりのリスクなしにスムーズな施工を保証します。

柔軟な交換：同じ直径の交換と、流量能力を向上させるための1サイズアップの管直径拡張（アップサイズ）の両方をサポートします。

III. 機器の特徴

メインシステム

• 自動ねじ付きタイロッド牽引により、ワンボタンのプッシュ/プル操作が可能になり、労働強度を70％削減します。

• マンホール端の軽量クイックインストールロックキットにより、重い持ち上げなしで1分で1人での設置が可能です。

油圧パワーユニット

 自動方向切り替えと圧力自己ロック機能を備え、二重の過負荷および漏れ保護を備えています。

手動/自動統合ソレノイドバルブと標準ワイヤレスリモコンを装備しており、オペレーターはシャフト開口部から離れた場所で安全かつ効率的に作業できます。

シャフト入口端の軽量クイックインストールロックキット
